控制電纜，主要傳輸的是小電流電信號為主:如連接驅動控制接觸器、繼電器的工作，傳送音、視頻信號等，導線傳送的功率負荷較小，電壓等級壓較低，控制電纜內部芯線的數目較多，且可能導線會帶單獨的屏蔽層。

電力電纜和控制電纜有什么區別

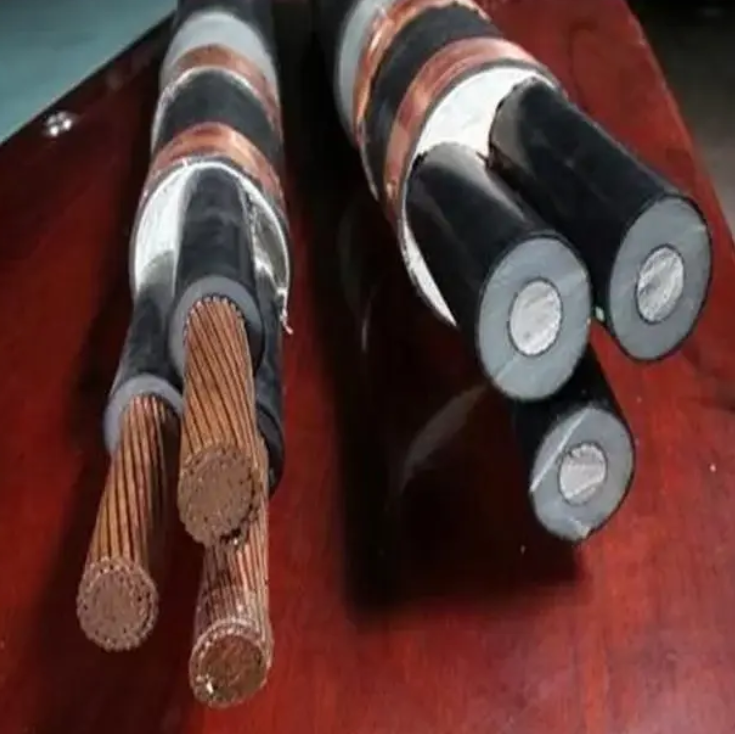

電力電纜是0.6/1kv 如VV、YJV

控制電纜是450/750v 如KVV、KVVP

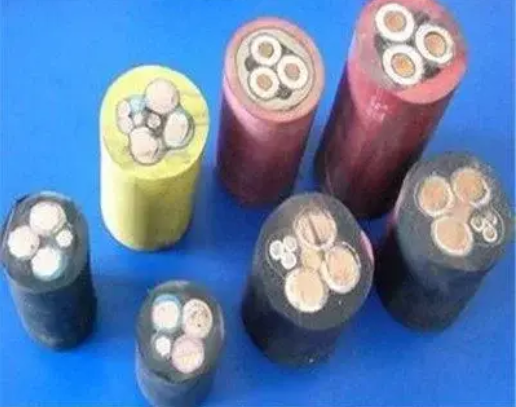

一般電力電纜都在5芯以內，一般用于強電，控制電纜芯比較多，有時候客戶要求不一，一般到37芯的，但也有更多芯的。

常用的電纜分類分為五大類:

(1)電線與裸內導體制品:指僅有導體，而無絕緣層和其它結構。如:銅、鋁及各種復合金屬單線;各種結構的架空傳輸用絞線、軟接線、型線和型材等等。

(2)電磁線:以繞組的形式在磁場中切割磁力線感應產生電流，或通過以電流產生磁場作用的電線稱為電磁線。如漆包線、纖維繞包線、無機絕緣線等等。

(3)電力電纜:在電力系統的主干線路中用以傳輸和分配大功率電能的電線產品，稱為電力電纜。如:各種電壓等級的塑力纜、油浸紙電纜和不滴流等等。

(4)通信電纜:傳輸音頻和音頻以上各種電訊信息用的電纜。如:市話電纜、長途對稱通信電纜、同軸通信電纜、電話設備用電纜和數據電纜等等。

(5)電氣裝備用電線電纜:從電力系統的配電點把電能直接傳送到各種用電設備、器具的電源連接用電線電纜。如:各種工農業裝備中的電氣連接和控制信號用的電線電纜。這類產品使用面廣、品種繁多，而且大多要結合所用裝備的特征和使用的環境條件來確定產品的結構、性能。

因此除大量的通用產品外，還有許多專用和特種產品。如:通用的絕緣電線、安裝線、橡套軟電纜、控制電纜、信號電纜、飛機、汽車、拖拉機專用電纜、電機電器引出線、機車車輛用電纜、無線電裝置用電線、礦用電纜、船用電纜、農用電纜、油礦及探測電纜、野外工作用電纜、各種高壓直流裝備用電線、軟電纜等等。

電力電纜在電力系統主干線中用以傳輸和分配大功能電能，控制電纜從電力系統的配電點把電能直接傳輸到各種用電設備器具的電源連接線路。電力電纜的額定電壓一般為0.6/1kV及以上，控制電纜主要為450/750V。同樣規格的電力電纜和控制電纜在生產時，電力電纜的絕緣和護套厚度比控制電纜厚。

控制電纜屬于電器裝備用電纜，和電力電纜是電纜五大類中的2個。

控制電纜的標準是9330

電力電纜的標準是GB12706

控制電纜的絕緣線芯的顏色一般都是黑色印白字、還有電力電纜低壓一般都是分色的。

控制電纜的截面一般都不會超過10平方，電力電纜主要是輸送電力的，一般都是大截面。

由于以上大家講到的原因， 電力電纜的規格一般可以較大，大到500平方(常規廠家能生產的范圍)，再大的截面般能做的廠家就相對少了，而控制電纜的截面一般較小，最大一般不超過10平方。

從電纜芯數上講， 電力電纜根據電網要求，最多一般為5芯，而控制電纜傳輸控制信號用，芯數較多，根據標準來講多的有61芯，但也可以根據用戶要求生產了。

電氣、熱控控制電纜屏蔽接地

電纜屏蔽層的接地有兩種接地方式，即兩點接地和一點接地。

防止暫態過電壓看，屏蔽層采用兩點接地為好。兩點接地使電磁感應在屏蔽層上產生一個感應縱向電流，該電流產生一個與主干擾相反的二次場，抵消主干擾場的作用，使干擾電壓降低。

但是，兩點接地存在兩個問題:

其一，當接地網上出現短路電流或雷擊電流時，由于電纜屏蔽層兩點的電位不同，使屏蔽層內流過電流，可能燒毀屏蔽層。

其二，當屏蔽層內流過電流時，對每個芯線將產生干擾信號，對繼電保護和自動裝置來說，由于其輸入和輸出均有一端在開關場的高壓或超高壓環境中，電磁感應干擾是主要矛盾，且電纜芯所在回路為強電回路因而屏蔽層電流產生的干擾信號影響較小，故繼電保護和自動裝置規程規定屏蔽層宜在兩端接地;對于熱工專業電纜，電磁感應干擾比較而言矛盾不突出，而兩點接地產生的屏蔽層電流對芯線產生干擾有可能使裝置誤動，故宜采用一點接地。所以，繼電保護和自動裝置規定的兩點接地與熱工規定的一點接地不矛盾。

對控制電纜屏蔽層兩端接地。屏蔽層能降低感應過電壓的能力主要是基于屏蔽層電流產生的磁場對干擾電流產生的磁場的抵消作用。采用屏蔽層兩端接地，是因為在短路電流、雷電流通過時，由于大短路電流、雷電流作用時間很短，所以不易燒毀屏蔽層。若屏蔽層一端接地，沒有電流回路，但其防止過電壓和抗干擾能力都很低，因而屏蔽層無法取得良好的屏蔽效果。

整改措施:一是控制電纜帶屏蔽層，將屏蔽層在開關場與控制室同時接地，通信電纜的屏蔽層也應正確可靠相連接地;二是為二次設備和二次電纜敷設專用接地銅排，盡量消除地電位差干擾;三是將變電站所有開關量輸入輸出觸點都采用專用的光電隔離。

屏蔽層中流過的感應電流是由外界電磁場感應產生的，其實際作用是抵消外界電磁場的干擾。因此電纜屏蔽層兩端接地，可以有效地抑制電磁感應。

不接地的屏蔽層對電場干擾沒有屏蔽作用，而一端接地和兩端接地的屏蔽層對電場的屏蔽效果是一樣的。如果屏蔽層接地良好，則電場終止于屏蔽體直接耦合到地。

屏蔽電纜的金屬屏蔽層具有靜電屏蔽作用，使一次線高壓電源的強電力線終止于金屬屏蔽，內部的電場強度為零，從而使處于屏蔽層內的芯線免受外部強電場的干擾影響。從靜電屏蔽的角度出發，為了使屏蔽層表面是一個固定的等電位面，應將屏蔽層一端接地。
