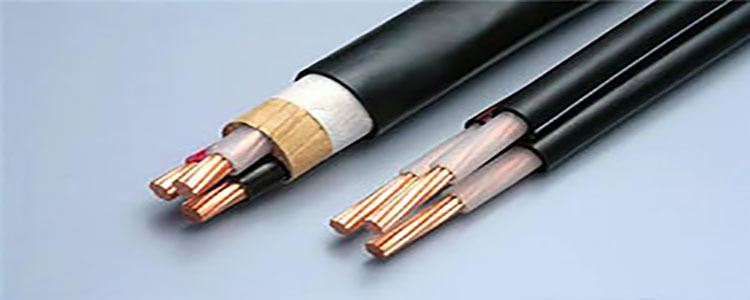

電力電纜最里邊的是線芯（導體），線芯外面是相絕緣和填料，再外面是三相統包絕緣，統包絕緣外為鉛包，鉛包外層為防護層如鋼甲和聚氯乙烯護套。如YJQOZ220/1×800交聯電纜的結構由里到外依次為：導體、半導電包帶、導體屏蔽、絕緣、絕緣屏蔽、縱向阻水層、鉛套、瀝青、PVC帶、PVC護套和半導電涂層。

電纜最小彎曲半徑允許值

　　電纜最小彎曲半徑與其直徑有關,彎曲半徑允許值以不小于電纜直徑的倍數來表示：三芯油浸絕緣電纜為15倍,單芯的為25倍；油浸紙絕緣鉛包電纜外經在40mm以上者為30倍,以下者為25倍；橡膠、塑料絕緣電纜為10倍

按電壓等級劃分，電纜有哪幾個等級

　　按國內外習慣的劃分，電纜分為低壓電纜、中壓電纜、高壓電纜和超高壓電纜，即電壓為35kV及以下為低壓電纜；35kV以上—69kV為中壓電纜；110—220kV為高壓電纜；大于220kV稱為超高壓電纜。

電纜屏蔽層及接地線的作用

　　屏蔽層分作內屏蔽和外屏蔽兩部分。它們都是為了使電纜導體與絕緣層、電纜絕緣層與內護層有良好的接觸，消除由于導體表面和內護層表面不光滑所引起的表面電場強度的增加，一般在導體的表面包有金屬化紙帶或半導體紙帶。

電纜加裝接地線，主要是為了保護在電纜發生絕緣擊穿故障或線芯中通過較大故障電流時，金屬護套的感應電壓可能使得絕緣擊穿，引起電弧，使金屬護套燒穿。

電力電纜的基本結構電纜外護層的結構和作用是什么

電纜外護層一般由內襯層、鎧裝層和外被層三部分組成。

內襯層位于鎧裝層和內護層之間，其作用是防止內護層受到腐蝕，并防止內護層在電纜彎曲時被鎧裝層破壞。

鎧裝層在內襯層外面，其作用是減少機械力對電纜的影響，使作用到電纜上的機械力由鎧裝層來承受。

外被層在鎧裝層外，其作用是防止鎧裝層受到侵蝕。

所以，電纜外護層的作用是保護內護層免受外界影響和機械損傷。
